Ⅰ. 摺動部品の摩耗対策は、硬度を高めるだけで十分?
機械の摺動部品では、部品同士が接触した状態で繰り返し動くため、
摩耗や焼付きが発生することがあります。
こうした問題への対策として、
表面硬度を高める硬質アルマイトなどの表面処理が用いられます。
しかし、摺動部品の摩耗対策は、
表面硬度を高めるだけでは十分とは限りません。
例えば、次のような課題はないでしょうか。
- 摺動部品の摩耗が進み、部品間にガタつきが発生する
- 部品同士が凝着して、焼付きや動作不良が起こる
- 潤滑油やグリスを使用できない、または使用を減らしたい
- 潤滑剤の補充や交換など、メンテナンスの負担が大きい
- 長期間の使用によって摺動性能が低下する
摺動部品の摩耗には、表面硬度だけでなく、
摩擦係数や相手材との組み合わせ、
荷重、摺動速度、潤滑状態など、複数の要因が関係します。
そのため、耐摩耗性を高めるだけでなく、
摩擦を低減し、部品同士の滑りを改善することも重要です。
こうした課題に対する選択肢の一つが、
潤滑性を持つ表面処理「カシマコート」です。
Ⅱ. カシマコート®とは?硬質アルマイトに潤滑性をプラス
カシマコートは、二硫化モリブデン(MoS₂)を
特殊な方法で硬質アルマイト皮膜の微細孔内に
析出させる潤滑性アルマイト皮膜です。
一般的な硬質アルマイトが主に
耐摩耗性や表面硬度の向上を目的とするのに対し、
カシマコートは硬質アルマイトの特性に加え、
二硫化モリブデンによる潤滑性を備えています。
■二硫化モリブデンによる潤滑効果
二硫化モリブデンは、固体潤滑剤として利用される材料です。
層状の結晶構造を持ち、
層と層の間ですべりやすい性質があるため、摩擦を低減する働きがあります。
カシマコートでは、この二硫化モリブデンを
硬質アルマイト皮膜内の微細孔に析出させることで、
アルミニウム部品に耐摩耗性と潤滑性を持たせています。
二硫化モリブデンの詳しい解説はこちらで紹介しています。
カシマコートの主な特長
- 耐摩耗性: 硬質アルマイトをベースとした耐摩耗性
- 潤滑性: 二硫化モリブデンによる摩擦低減
- 摺動性: 部品同士の滑らかな動きをサポート
- 寸法精度: μm単位の皮膜厚さで寸法管理が可能
- グリスレス化: 使用条件によっては、グリスや潤滑油への依存を減らせる
ただし、カシマコートを施せば、どのような条件でも潤滑剤が不要になるわけではありません。
必要な潤滑条件は、荷重や摺動速度、相手材、使用環境などによって異なります。

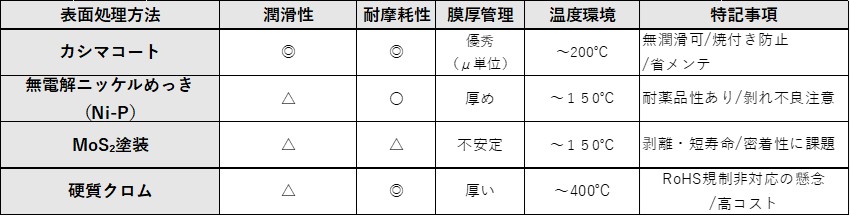

Ⅲ. 硬質アルマイトやフッ素樹脂コーティングとの違い
摺動部品の摩耗や摩擦を改善する表面処理には、
硬質アルマイトやフッ素樹脂コーティングなど、さまざまな選択肢があります。
それぞれの処理には特徴があり、
目的や使用条件に応じて使い分けることが大切です。
| 表面処理 | 主な特長 | 検討される用途・課題 |
| 硬質アルマイト | 高い硬度と耐摩耗性 | 表面硬度を高めたい部品 |
| フッ素樹脂コーティング | 低摩擦性、非粘着性 | 初期の滑りや離型性を重視する部品 |
| カシマコート | 硬質アルマイトの耐摩耗性と潤滑性を両立 | 摩耗と摩擦の両方を改善したい摺動部品 |
例えば、フッ素樹脂コーティングは低摩擦性を活かせる処理ですが、
摺動条件によっては長期使用に伴う摩耗や皮膜の劣化が課題になることもあります。
一方、カシマコートは硬質アルマイトをベースとしているため、
耐摩耗性と潤滑性の両方を考慮したい場合に検討できます。
ただし、どの処理が適しているかは、
摩擦係数や皮膜硬度だけで決まるものではありません。
相手材や荷重、摺動速度、使用環境、求められる寿命などを
踏まえて選定する必要があります。
耐摩耗で何を選ぶべきか迷ったかたはこちらの記事も参考にして下さい。
Ⅳ. カシマコート®の活用事例
カシマコートは、自転車やバイクの部品だけでなく、
燃料ポンプや自動車エンジンの機構部品などにも採用されています。
ここでは、代表的な活用事例を紹介します。
事例①:燃料ポンプの摺動部品
燃料ポンプ内部には、部品同士が接触しながら動く機構があります。
こうした部品では、摺動による摩耗や、
潤滑条件への配慮が重要になります。
燃料ポンプの事例では、
アルミニウム製のケースとステンレス製部品が接触する機構にカシマコートを採用。
ブッシュを使用しない構造を実現しています。
硬質アルマイトによる耐摩耗性と、
二硫化モリブデンによる潤滑性を組み合わせることで、
摺動部品への表面処理として活用されています。
事例②:自動車エンジンのロッカーアーム
ロッカーアームは、自動車エンジンの動弁機構に使われる部品です。
エンジンの運転中は、部品同士が繰り返し接触・摺動するため、
摩耗や摩擦への対策が重要になります。
このロッカーアームにもカシマコートが採用されています。
摺動部に耐摩耗性と潤滑性を持たせることで、
ベアリングやブッシュに頼らない構造を検討する際の表面処理技術として活用されています。
このように、カシマコートは単に部品の表面を硬くするだけでなく、
摺動部の摩擦や潤滑まで考慮したい機構に適用されています。
Ⅴ. アルミダイカスト部品のベアリングレス設計にも応用できる?
カシマコートのような潤滑性を持つ表面処理は、
アルミダイカスト部品の摺動性を改善したい場合にも、検討の余地があります。
例えば、ADC12などのアルミダイカスト材は、
鋳造性やコスト面で優れていますが、
摺動条件によっては摩耗や相手材との凝着が問題になります。
こうした課題に対して、表面処理によって耐摩耗性や摺動性を改善できれば、
ブッシュやベアリングを使用しない構造を検討できる可能性があります。
ただし、ベアリングレス化が可能かどうかは、
材料の組み合わせや荷重、摺動速度、潤滑条件などによって異なります。
ADC12の摺動部品における摩耗・焼付き対策や、
ベアリングレス設計については、こちらの記事でも詳しく解説しています。
Ⅵ. カシマコート®が活きるのは、どんな部品?
カシマコートは、部品同士が接触して動く摺動部品を中心に、
次のような用途で活用が考えられます。
| 分野 | 部品・用途の例 | 期待できる効果 |
| 産業機械 | シリンダーロッド、スライドプレート、軸受け | 摩耗・焼付き対策、メンテナンス負担の低減 |
| 自動車・輸送機器 | ロッカーアーム、ポンプ部品、摺動機構 | 耐摩耗性と潤滑性の両立 |
| 半導体製造装置 | 搬送レール、アクチュエーター部品 | 摺動性の改善、オイルレス化の検討 |
| 食品機械 | 回転部品、摺動ヒンジ、開閉スライダー | 潤滑油による汚染への配慮、摺動性の改善 |
これらは活用を検討できる用途の例であり、
すべての部品に適用できるわけではありません。
特に、食品機械などでは、潤滑剤の使用制限だけでなく、
部品の材質や使用環境、必要な安全性なども含めた検討が必要です。
Ⅶ. 摺動部品の摩耗・焼付きでお困りなら、カシマコートという選択肢
摺動部品の摩耗対策では、表面硬度を高めるだけでなく、
摩擦や潤滑の状態まで考慮することが重要です。
カシマコートは、硬質アルマイトの耐摩耗性と二硫化モリブデンによる潤滑性を組み合わせた表面処理です。
例えば、次のような課題がある場合は、
カシマコートが改善策の一つになる可能性があります。
- 摺動部品の摩耗によるガタつきや異音を改善したい
- 部品同士の焼付きや凝着を抑えたい
- グリスや潤滑油の使用量を減らしたい
- アルミ部品の摺動性を改善したい
- ブッシュやベアリングを省略した構造を検討したい
一方で、処理の適否は、
素材や部品形状、相手材、荷重、摺動速度、使用温度などによって変わります。
株式会社ミヤキでは、部品の用途や使用条件を確認したうえで、
カシマコートをはじめとする表面処理をご提案しています。
摩耗や焼付き、摺動性の改善でお困りの際は、ぜひ一度ご相談ください。
図面や使用条件、現在の課題などをお知らせいただければ、
処理の適用可能性について検討いたします。
