1．硬質アルマイトの封孔処理とは

硬質アルマイトは、アルミニウム表面に厚い酸化皮膜を形成することで、

耐摩耗性や耐食性を向上させる表面処理です。

しかし、この酸化皮膜には無数の微細な孔（ポア）が存在しています。

封孔処理とは、この微細孔を塞ぐことで皮膜内部への

水分や塩分などの腐食因子の侵入を防ぎ、耐食性を向上させる工程です。

封孔処理には主に次のような目的があります。

• 耐食性の向上
• 染色後の色の定着
• 汚れの付着防止
• 皮膜性能の安定化

硬質アルマイトでは耐摩耗性を重視する用途が多いため、

封孔方法の選択が製品性能に大きく影響します。

2．なぜ封孔処理で硬度が低下するのか？

「封孔すると硬度が下がる」と言われる理由は、

アルマイト皮膜の構造変化にあります。

アルマイト皮膜の主成分である酸化アルミニウム（Al₂O₃）は、

熱水などによる封孔処理によってベーマイト（AlOOH）へ変化します。

この変化によって皮膜はわずかに膨張し、

微細孔が塞がれることで耐食性は向上します。

一方で、皮膜表面硬度はやや低くなるため、

処理条件によっては硬度が低下する場合があります。

つまり、耐食性を高める代わりに、硬度や耐摩耗性へ

一定の影響を与えることがあるという点が封孔処理の特徴です。

ただし、硬度低下の程度は封孔方法や

処理条件によって大きく異なります。

3．封孔方法による硬度への影響

硬質アルマイトで一般的に用いられる封孔処理には、それぞれ特徴があります。

①熱水封孔

約95～100℃の熱水で処理する最も一般的な方法です。

設備が比較的簡単でコストも抑えられますが、

皮膜のベーマイト化が進みやすく、

硬度低下が比較的大きい傾向があります。

処理時間が長くなるほど影響も大きくなります。

特徴

• コストが低い
• 耐食性は高い
• 硬度低下が比較的大きい

②酢酸ニッケル封孔

硬質アルマイトとの組み合わせで多く採用される方法です。

熱水封孔と比較すると硬度低下を抑えやすく、

耐摩耗性と耐食性のバランスに優れています。

摺動部品や機械部品など、高い耐久性が求められる用途に適しています。

特徴

• 硬度低下が少ない
• 耐食性も高い
• バランスが良い

③蒸気封孔

高温の飽和蒸気を利用する封孔方法です。

処理時間が短く、硬度低下も比較的小さく抑えられます。

一方で設備コストが高く、

複雑形状では蒸気が均一に行き渡らず

封孔ムラが生じる可能性があります。

特に細い穴や深穴では注意が必要です。

特徴

• 硬度低下が少ない
• 高性能
• 設備コストが高い

④低温封孔

低温封孔は、専用の封孔剤を用いて比較的低い温度で処理を行う方法です。

熱による影響を抑えられることが特徴ですが、

使用する薬剤や処理条件によって性能が異なります。

特徴

• 熱の影響を受けにくい
• 薬液管理が重要
• 薬液や条件によってバラツキが起こる

本記事では、硬質アルマイトで採用されることが多い

熱水封孔・酢酸ニッケル封孔・蒸気封孔を中心に解説しています。

4．用途に応じた封孔処理の選び方

封孔処理は「どれが一番優れている」というものではなく、

用途によって最適な方法が異なります。

設計段階では、耐摩耗性・耐食性・コストの優先順位を明確にしたうえで

封孔方法を選択することが重要です。

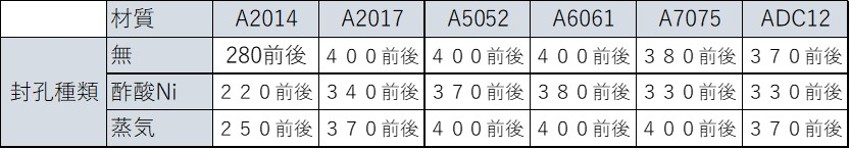

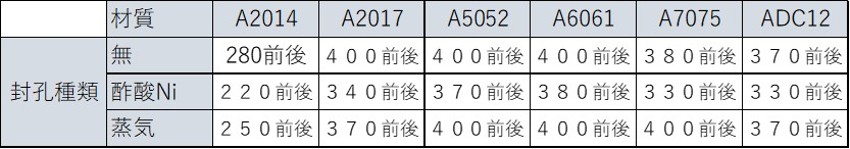

上記のデータは特定の条件下の結果であり必ず同じ結果となる事を保証するものではありません。

（当サイトの情報を転載、複製、改変等は禁止いたします）

5．ミヤキが酢酸ニッケル封孔を標準としている理由

株式会社ミヤキでは、硬質アルマイトの標準封孔処理として酢酸ニッケル封孔を採用しています。

その理由は、硬度の低下をできるだけ抑えながら、

十分な耐食性も確保できるためです。

特に摺動部品や産業機械部品では、

耐摩耗性と耐食性の両立が求められるケースが多く、

総合的な性能バランスに優れた封孔方法として採用しています。

まとめ

封孔処理は、硬質アルマイトの耐食性を向上させる重要な工程ですが、

処理方法によっては硬度に影響を与えることがあります。

特に熱水封孔では硬度低下が比較的大きくなる傾向がありますが、

酢酸ニッケル封孔や蒸気封孔ではその影響を抑えることが可能です。

封孔方法は用途によって最適な選択肢が異なるため、

株式会社ミヤキでは、使用環境や要求性能に合わせた

最適な硬質アルマイト処理をご提案しています。

封孔処理についてご不明な点がございましたら、お気軽にご相談ください。

関連記事

アルマイト製品の美しさと強度を守る鍵：封孔の重要性
